Bir arasında seçim yapmak dikey motor , bir tek fazlı motor , birnd a üç fazlı motor endüstriyel ekipman seçiminde en önemli kararlardan biridir ve yanlış yapılması enerji israfı, erken arıza ve maliyetli arıza süresi anlamına gelebilir. Kısa cevap: dikey motors montaj yönlerine göre tanımlanır ve pompalar ve soğutma kuleleri gibi kuyu aşağı uygulamalarda kullanılır; tek fazlı motorlar düşük güçlü konut ve hafif ticari kullanımlara uygundur; ve üç fazlı motors birğır endüstriyel operasyonlar için üstün verimlilik ve tork sağlar. birncak her birinin nüanslarını anlamak, tasarıma, performans verilerine, maliyete ve gerçek dünyadaki kullanım durumlarına daha yakından bakmayı gerektirir.
Dikey Motor Nedir ve Yönlendirme Neden Önemlidir?
A dikey motor sadece yan çevrilmiş standart bir motor değildir; şaftı aşağıya (veya bazı konfigürasyonlarda yukarıya) bakacak şekilde tasarlanmış, tamamen amaca yönelik olarak tasarlanmış bir makinedir. Yönlendirme, dahili bileşenlerin yerçekimi, yağlama ve itme yüklerini nasıl idare ettiğini temelden değiştirerek, kullanıma hazır yatay motorları uygun olmayan alternatifler haline getirir.
En kritik mekanik fark baskı yatağı tasarımıdır. bir dikey motor rotor düzeneği, bağlı pompa şaftı, pervane ve üzerindeki herhangi bir akışkan sütunu ile birlikte sürekli olarak aşağıya doğru itme kuvveti uygular. Standart yatay motor yatakları bu eksenel yükü absorbe edecek şekilde tasarlanmamıştır. Bu nedenle dikey motorlar, tipik olarak açısal temaslı veya konik makaralı rulman konfigürasyonları kullanan, binlerce pound aşağıya doğru kuvvete dayanıklı baskı yatakları içerir.
Dikey Motorların Temel Tasarım Özellikleri
Dikey motorlar, onları yatay benzerlerinden ayıran çeşitli özel tasarım özelliklerine sahiptir:
- İtme taşıma kapasitesi: Büyük pompa tahrikli motorlarda genellikle 500 lbf'den 50.000 lbf'ye kadar derecelendirilen hem yukarı hem de aşağı itme kuvvetlerini karşılayacak şekilde tasarlanmıştır.
- Delik mil veya katı mil seçenekleri: İçi boş milli dikey motorlar, pompa milinin motordan geçmesine izin vererek kaplin ve hizalamayı basitleştirir. Bu, belediye su ve atık su pompa istasyonlarında en yaygın konfigürasyondur.
- NEMA P tabanı veya C yüzü montaj flanşları: Standartlaştırılmış flanşlar, motor cıvatalarının doğrudan pompa kafasına sabitlenmesini sağlayarak ayrı bir taban plakası veya kaplin koruması ihtiyacını ortadan kaldırır.
- IP55 veya IP65 muhafaza derecelendirmeleri: Dikey motorlar genellikle dış mekana veya ıslak pompa çukurlarına monte edildiğinden, yüksek seviyeli giriş koruması standarttır.
- Geliştirilmiş havalandırma: Soğutma havası yerçekimine karşı yukarı doğru akmalıdır; Dikey motorlar, statordaki sıcak noktaları önlemek için yeniden tasarlanmış fan düzeneklerine ve kanal yollarına sahiptir.
Dikey Motorların Tipik Uygulamaları
Dikey motorlar dikey şaftın mekanik olarak gerekli olduğu uygulamalara hakimdir:
- Belediye su temini için derin kuyulu türbin pompaları (güç aralığı: 5 HP ila 4.000 HP)
- HVAC sistemlerinde soğutma kulesi fanları ve indüksiyonlu çekişli fanlar
- Endüstriyel proses döngüleri için dikey hat içi pompa sürücüleri
- Tarım sektörlerinde sulama pompa istasyonları
- Enerji üretim tesislerinde kondens ve kazan besleme pompaları
Tek Fazlı Motor: Konut ve Hafif Ticari Ortamların Güçlü Gücü
A tek fazlı motor tek fazlı AC gücüyle çalışır (Kuzey Amerika'da 120V veya 240V, Avrupa'nın çoğunda 230V) ve kesirli ve küçük entegre beygir gücü uygulamaları için (tipik olarak 5 HP'nin altında) baskın seçimdir. Yaygın kullanımı, üstün mühendislik performansından değil, evlerde, çiftliklerde ve küçük işletmelerde tek fazlı gücün evrensel olarak kullanılabilirliğinden kaynaklanmaktadır.
aksine üç fazlı motors , bir tek fazlı motor tek fazlı bir beslemeyle kendi kendine çalışmaya başlayamaz. Tek fazlı bir alternatif akım, kendi başına net bir başlangıç torku sağlamayan, dönmek yerine titreşimli bir manyetik alan üretir. Üreticiler bu sorunu, tek fazlı motorların başlıca alt türlerinin ortaya çıkmasına neden olan yardımcı başlatma mekanizmalarıyla çözmektedir.
Tek Fazlı Motor Çeşitleri
- Kondansatör-Başlatma İndüksiyonu-Çalıştırması (CSIR): Yardımcı sargıda bir faz kayması oluşturmak için bir başlatma kapasitörü (tipik olarak 100–400 µF) kullanır ve kompresörler ve pompalar için yeterli başlatma torku (tam yük torkunun %200–350'si) üretir. Motor nominal hızın ~%75'ine ulaştığında kondansatörün bağlantısı bir santrifüj anahtarla kesilir.
- Kondansatör-Başlatma Kondansatörü-Çalıştırması (CSCR): Çalışma sırasında neredeyse iki fazlı durumu korumak için bir çalışma kapasitörü ekleyerek CSIR motorlara kıyasla güç faktörünü ve verimliliği %5-10 artırır. Klimalarda ve buzdolaplarında yaygındır.
- Bölünmüş Faz (Direnç-Başlangıç): Yardımcı sargının ana sargıya göre daha yüksek direnci ve daha düşük endüktansı vardır ve bu da mütevazı bir faz kayması yaratır. Başlangıç torku daha düşüktür (%100–175 FLT) ve başlatma akımı yüksektir (%600–800 FLT). Kolay çalıştırma yüklerine sahip fanlar, üfleyiciler ve küçük cihazlar için uygundur.
- Kalıcı Bölünmüş Kapasitör (PSC): Tek yönlü bir kapasitör her zaman devrede kalır. Bu tasarım, düşük başlatma torku üretir ancak sessiz ve verimli çalışır; bu da onu doğrudan tahrikli HVAC fan motorları ve küçük sirkülatörler için ilk tercih haline getirir.
- Gölgeli Kutuplu Motor: En basit ve en ucuz tek fazlı motor; gölgeleme bobinleri her kutbun bir kısmında gecikmeli bir manyetik akı oluşturur. Çok düşük başlatma torku ve verimliliği (%15–35). Hafif hizmet uygulamalarında kullanılır: küçük fanlar, masa vantilatörleri, cihazlar.
Üç Fazlı Motor: Endüstriyel Gücün Omurgası
üç fazlı motor endüstriyel kullanım için en verimli, güvenilir ve uygun maliyetli elektrik motoru türüdür. Kendi kendine çalışır, sorunsuz sürekli tork üretir ve modern üstün verimliliğe sahip tasarımlarda %92-97'lik tam yük verimliliğine ulaşır; bu da önemli ölçüde daha iyi performans gösterir tek fazlı motorlar aynı güç derecesine sahip.
Üç fazlı AC gücü, her biri 120° kaydırılmış, üst üste binen üç voltaj dalga biçimi sağlar. Stator sargılarına uygulandığında üç fazlı motor herhangi bir yardımcı başlatma sargısı, kondansatör veya santrifüj anahtarı olmadan, rotor akımını indükleyen ve tork üreten, sürekli dönen bir manyetik alan üretirler. Bu basitlik doğrudan daha düşük üretim maliyeti, daha az bakım ve daha uzun hizmet ömrü anlamına gelir.
Neden Üç Fazlı Motorlar Sektöre Hakim Oluyor?
- Daha yüksek verimlilik: IE3 (Üstün Verimlilik) ve IE4 (Süper Üstün Verimlilik) üç fazlı motorlar, benzer tek fazlı tasarımlarda %85-90'a kıyasla 30 HP'de %95'in üzerinde tam yük verimliliğine ulaşır.
- Güç yoğunluğu: Üç fazlı bir motor, eşdeğer bir tek fazlı motorla karşılaştırıldığında kilogram bakır ve demir başına %150 daha fazla güç çıkışı üretir.
- Sorunsuz tork iletimi: Üç fazlı güç, tek fazlı sistemlerde mevcut olan (çevrim başına iki kez zirve yapan) tork titreşimlerini ortadan kaldırarak sabit anlık güç üretir. Bu, tahrik edilen ekipman üzerindeki titreşimi, gürültüyü ve mekanik stresi azaltır.
- Geniş güç aralığı: Kısmi HP'den 50.000 HP'ye kadar mevcut olup, üç fazlı motors Her ölçekteki endüstriyel operasyona uygundur.
- Kolay hız kontrolü: Değişken Frekanslı Sürücüler (VFD'ler) üç fazlı asenkron motorlarla sorunsuz bir şekilde eşleşerek pompa, fan ve kompresör gibi değişken yüklü uygulamalarda %20-60 enerji tasarrufu sağlar.

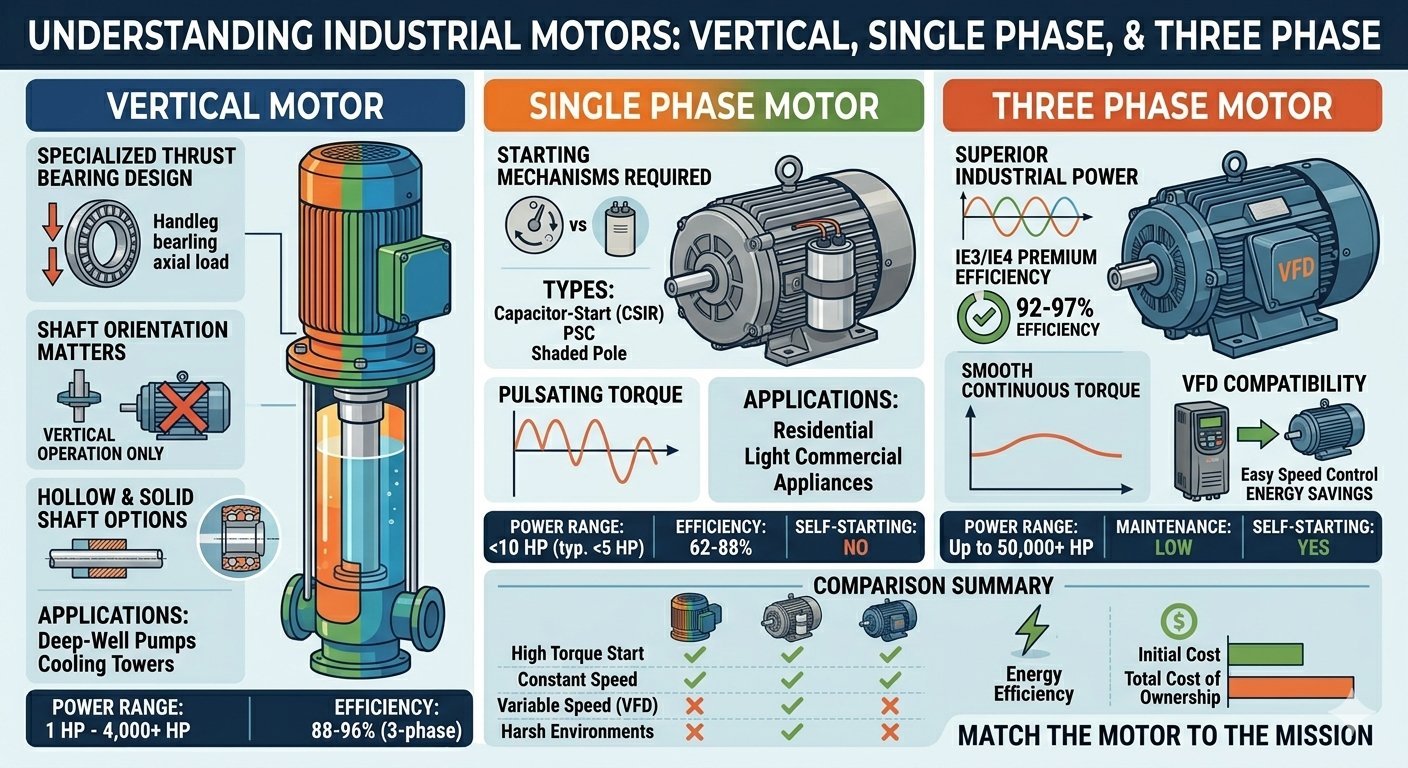

Kapsamlı Karşılaştırma: Dikey Motor, Tek Fazlı Motor ve Üç Fazlı Motor
table below provides a direct side-by-side comparison across the most important selection criteria:
| Parametre | Dikey Motor | Tek Fazlı Motor | Üç Fazlı Motor |
|---|---|---|---|
| Montaj Yönü | Dikey (şaft aşağı veya şaft yukarı) | Yatay (tipik olarak) | Yatay veya dikey |
| Güç Kaynağı | 1 fazlı veya 3 fazlı | Tek fazlı (120V/240V) | Üç fazlı (208–690V) |
| Tipik Güç Aralığı | 1 HP – 4.000 HP | 1/20 HP – 10 HP | 0,25 Beygir – 50.000 Beygir |
| Tam Yük Verimliliği | %88–96 (3 fazlı versiyon) | %62–88 | %85–97 |
| Kendiliğinden Başlatılan | Evet (3 fazlı beslemeyle) | Hayır (başlatma yardımı gerektirir) | Evet |
| Tork Düzgünlüğü | Pürüzsüz (3 fazlı) | Titreşimli | Pürüzsüz (sabit) |
| İtme Yatağı | Özel ağır hizmet | Standart radyal | Standart radyal |
| VFD Uyumluluğu | Evet (3-phase version) | Sınırlıdır / önerilmez | Mükemmel |
| Bakım Karmaşıklığı | Orta-Yüksek | Düşük-Orta | Düşük |
| Başlangıç Maliyeti (göreceli) | Yüksek | Düşük | Orta |
| Birincil Uygulamalar | Derin kuyu pompaları, soğutma kuleleri | Ev aletleri, küçük HVAC, aletler | Sanayi, kompresörler, konveyörler |
Tablo 1: Dikey motor, tek fazlı motor ve üç fazlı motorun 11 temel seçim kriterine göre yan yana teknik ve ticari karşılaştırması.
Enerji Tüketimi ve Toplam Sahip Olma Maliyeti: Rakamlar Hikayeyi Anlatıyor
Motor tipleri arasındaki verimlilik farklılıkları doğrudan işletme maliyetlerine yansır. Gerçek dünyadan bir örnek düşünün: 0,12 ABD Doları/kWh elektrik oranıyla yılda 6.000 saat çalışan 5 HP'lik (3,73 kW) bir pompa motoru.
| Motorlu Tip | Verimlilik (%) | Giriş Gücü (kW) | Yıllık Enerji (kWh) | Yıllık Maliyet (USD) |
|---|---|---|---|---|
| Tek Fazlı Motor (CSIR) | %82 | 4.55 | 27.300 | 3.276$ |
| Üç Fazlı Motor (IE2) | %90 | 4.14 | 24.840 | 2.981$ |
| Üç Fazlı Motor (IE3) | %93,6 | 3.99 | 23.940 | 2.873$ |
Tablo 2: Yılda 6.000 saat çalışan 5 HP'lik bir pompa motorunun yıllık enerji maliyeti karşılaştırması 0,12 ABD Doları/kWh'dir. IE3 üç fazlı motor, benzer tek fazlı motora kıyasla yılda 403 $ tasarruf sağlar.
10 yıldan fazla hizmet ömrü, tek fazlı motordan IE3'e geçiş üç fazlı motor yaklaşık olarak tasarruf sağlar Yalnızca elektrik 4.030 dolar — bu boyut aralığındaki birçok motorun satın alma fiyatından daha fazla. Bu tür 50 motora sahip bir tesise ölçeklendirildiğinde yıllık tasarruf 20.000 doları aşıyor.
Doğru Motor Nasıl Seçilir: Pratik Bir Karar Çerçevesi
correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Adım 1: Mevcut Güç Kaynağını Değerlendirin
Kurulum sahasında yalnızca tek fazlı güç varsa (konutlarda, kırsal çiftliklerde ve küçük perakende satış birimlerinde yaygın olarak), tek fazlı motor genellikle maliyetli altyapı yükseltmeleri olmadan uygulanabilir tek seçenektir. Genellikle fabrikalarda, ticari binalarda ve belediye tesislerinde olduğu gibi üç fazlı güç mevcutsa, üç fazlı motor Daha iyi verimlilik ve daha düşük uzun vadeli maliyetler sunarak 1 HP'nin üzerindeki tüm yükler için varsayılan seçim olmalıdır.
Adım 2: Şaft Yönlendirme Gereksinimlerini Belirleyin
Tahrik edilen ekipman (pompa, fan, karıştırıcı) dikey bir şaft gerektiriyorsa, amaca uygun olarak üretilmiş dikey motor zorunludur. Standart bir yatay motoru dikey yönde kullanmaya çalışmak garantileri geçersiz kılar, rulman yağlamasından ödün verir ve servis ömrünü önemli ölçüde kısaltır. Yatay bir motordaki yatak yağı banyosu dikey çalışma için kalibre edilmemiştir; yağ altta birikecek ve üst yatağı aç bırakacaktır.
Adım 3: Motoru Yük Özellikleriyle Eşleştirin
- Yüksek başlangıç torku yükleri (kompresörler, ağır yüklü konveyörler): üç fazlı motor Tasarım B veya Tasarım C tork özelliklerine veya CSIR'ye sahip tek fazlı motor yalnızca tek fazlı güç mevcutsa.
- Değişken hızlı yükler (pompalar, fanlar, üfleyiciler): A üç fazlı motor VFD ile eşleştirilmesi en uygun çözümdür. Tek fazlı VFD'ler mevcuttur ancak daha az verimli ve daha az güvenilirdirler.
- Sürekli 7/24 çalışma: Her zaman IE3 veya üstüne öncelik verin üç fazlı motors ; enerji tasarrufu, 12-24 ay içinde premium fiyatı haklı çıkarır.
- Aralıklı görev döngüleri (küçük ev aletleri, elektrikli aletler): A tek fazlı motor yeterli ve daha ekonomiktir.
Kurulum ve Bakımda Dikkat Edilecek Hususlar
Dikey Motor Kurulumu için En İyi Uygulamalar
Bir cihazın doğru kurulumu dikey motor Nominal hizmet ömrüne ulaşmak için kritik öneme sahiptir. Temel adımlar şunları içerir:
- Pompa boşaltma yüksekliğinin motorun ağırlığına ve itme yüküne uygun olduğunu doğrulayın.
- Çalıştırmadan önce üreticinin spesifikasyon sayfasına göre baskı yatağı ön yükleme ayarlarını kontrol edin.
- Tüm montaj cıvatalarında kalibre edilmiş bir tork anahtarı kullanın; Düzensiz flanş oturması titreşime ve yatağın yanlış hizalanmasına neden olur.
- Gresle yağlanan yataklar 2.000-4.000 saatlik aralıklarla yeniden greslenmelidir; yağla yağlanan tasarımlar üç ayda bir yağ seviyesi kontrolleri gerektirir.
- Bir temel oluşturmak için devreye alma sırasında titreşim analizi yapın; rulman yatağında 0,1 inç/s'nin (hız) üzerinde herhangi bir okuma, inceleme yapılmasını gerektirir.
Tek Fazlı Motor Bakım İpuçları
centrifugal switch and capacitors in a tek fazlı motor birincil başarısızlık noktalarıdır. Bakım rutinleri şunları içermelidir:
- Santrifüj anahtar kontaklarını aşınma ve karbon birikintileri açısından yıllık olarak inceleyin; Çukurlaşma 0,5 mm derinliği aşarsa değiştirin.
- Kapasitans ölçer ile kapasitörleri test edin ve çalıştırın; kapasitans nominal değerin %10'undan fazla altındaysa değiştirin.
- Çalışma sıcaklığını izleyin — a tek fazlı motor sıcak çalışma (130°C'lik Sınıf B yalıtım sınırının üzerinde) aşırı yüklemeyi, zayıf havalandırmayı veya arızalı bir kapasitörü gösterir.
Üç Fazlı Motor Bakım İpuçları
inherent simplicity of a üç fazlı motor bakımın öncelikle önleyici olduğu anlamına gelir:
- Yıllık izolasyon direnci (megger) testlerini gerçekleştirin; sağlıklı bir motor 1000V DC'de 100 MΩ'un üzerinde okunmalıdır.
- Motor terminallerindeki faz dengesini kontrol edin — %1'i aşan voltaj dengesizliği, motor ısınmasında %6-10 oranında orantısız bir artışa neden olur.
- Rulmanları üreticinin programlarına göre yağlayın; Aşırı yağlama, az yağlama kadar zararlıdır.
- Her servis aralığında motor akımını bir pens ampermetre ile izleyin; kademeli bir akım artışı genellikle tam arızadan önce rulman aşınmasının veya sargı bozulmasının sinyalidir.
Sıkça Sorulan Sorular (SSS)
S1: Dikey bir motor yatay olarak kullanılabilir mi?
Hayır. A dikey motor kesinlikle yatay konumda çalıştırılmamalıdır. Yatak sistemi, yağlama rezervuarları ve soğutma hava akışının tamamı dikey çalışma için tasarlanmıştır. Yatay olarak çalıştırmak, çalışma saatleri veya günleri içinde hızlı yatak arızasına, yağ sızıntılarına ve aşırı ısınmaya neden olacaktır.
S2: Tek fazlı bir motor, üç fazlı güçle çalışacak şekilde dönüştürülebilir mi?
Doğrudan değil. bir tek fazlı motor tek faz için tasarlanmış sargılara sahiptir. Bununla birlikte, bir faz dönüştürücü (döner veya statik), tek fazlı bir kaynaktan üç fazlı güç üretebilir; üç fazlı motor yalnızca tek fazlı gücün mevcut olduğu yerlerde çalışmak; tersinden daha pratik bir çözümdür.
S3: Üç fazlı motorlar neden tek fazlı motorlardan daha uzun ömürlüdür?
Üç fazlı motorlar kapasitörler, başlatma anahtarları veya yardımcı sargılar yoktur; bunlar en sık arızalanan bileşenlerdir tek fazlı motors . Pürüzsüz, sürekli tork aynı zamanda rulmanlar ve sargılar üzerindeki mekanik gerilimi de azaltır. Bakımlı bir üç fazlı motor benzer koşullar altında karşılaştırılabilir bir tek fazlı ünite için 10-15 yıla karşılık 20-30 yıl boyunca güvenilir bir şekilde çalışabilir.
S4: Dikey motorda "içi boş mil" ne anlama gelir?
İçi boş bir mil dikey motor pompa kolonu şaftının tamamen motordan geçmesine izin veren açık orta deliği olan boru şeklinde bir rotor şaftına sahiptir. Pompa mili, motorun üst kısmındaki ayarlanabilir başlı somun aracılığıyla motor rotoruna sabitlenir ve harici bir mil kaplini ihtiyacını ortadan kaldırır. Bu tasarım hizalamayı basitleştirir ve pompa-motor grubunun toplam yüksekliğini azaltır.
S5: Tek fazlı motor kuyu pompasına uygun mudur?
Sığ kuyu jet pompaları ve küçük dalgıçlar (1,5 HP'nin altında) için tek fazlı motor yaygın olarak kullanılır ve tamamen yeterlidir. 5 HP'den fazla güç gerektiren derin kuyulu türbin pompaları için veya ticari ya da belediye ortamındaki herhangi bir pompa için, dikey motor bir ile üç fazlı motor Güvenilirlik ve enerji verimliliği açısından tahrik sistemi şiddetle tavsiye edilir.
S6: Motor özelliklerinde servis faktörü nedir ve motor tipleri arasında farklılık gösterir mi?
Servis faktörü (SF), bir motorun isim plakası gücünün ne kadar üzerinde sürekli olarak hasar görmeden çalışabileceğini gösteren bir çarpandır. Çoğu tek fazlı motors standart olarak 1,25–1,35 arasında bir SF taşır üç fazlı motors genellikle SF 1.15 olarak derecelendirilir. Dikey motorlar Pompa servisi için genellikle SF 1,0 ila 1,15 arasında belirtilir, çünkü baskı yatakları tam olarak nominal yüke göre boyutlandırılmıştır ve daha az mekanik marj bırakır.
Sonuç: Motoru Görevle Eşleştirin
re is no universally "best" motor — only the right motor for a specific application. A dikey motor dikey şaft arayüzü gerektiğinde tek doğru seçimdir; hiçbir mühendislik çözümü yatay motoru güvenli bir alternatif yapmaz. bir tek fazlı motor Yalnızca tek fazlı gücün mevcut olduğu düşük güçlü uygulamalar için pratik ve uygun maliyetli çözüm olmayı sürdürüyor. Ve bir üç fazlı motor üstün verimlilik, uzun ömür, sorunsuz tork ve kusursuz VFD entegrasyonu sunan, üç fazlı güce erişilebilen hemen hemen her endüstriyel, ticari ve ağır hizmet uygulaması için en uygun seçimdir.
data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency üç fazlı motor Enerji tasarrufunda defalarca geri kazanılır. İşletme maliyetlerini ve karbon ayak izini aynı anda azaltmak isteyen tesisler için yaşlanmayı iyileştirme tek fazlı motorlar IE3'e üç fazlı motors — güç altyapısının izin verdiği yerlerde — endüstriyel enerji yönetiminde mevcut en yüksek yatırım getirisi sağlayan yatırımlardan biridir.
