Kısa cevap: tek fazlı bir motor, üç fazlı bir beslemeden çalışabilir, ancak yalnızca bir faz iletkeni artı isim plakasında belirtilen voltajdaki nötr ile beslendiğinde. Hiçbir zaman üç aşamayı aynı anda kullanamaz; üçüncü iletken kullanılmadan kalır. Sistemin nötrü yoksa veya mevcut voltaj isim plakasına uymuyorsa, motor ya çalışmayı reddedecek ya da aşırı ısınıp arızalanacaktır.
İki cümlelik cevap budur. Aşağıda bunun nedenini açıklıyor, her bir ortak üç fazlı kaynağın gerçekte ne sağladığını gösteriyor ve çoğu insanın gerçekte sorduğu ters soruyu ele alıyor: sahip olduğunuz tek şey tek fazlı güç olduğunda üç fazlı bir motoru nasıl çalıştırırsınız.
Tek Fazlı Bir Motor Neden Üç Fazın Tümünü Kullanamaz?
Tek fazlı bir motorun iki besleme terminali vardır. Çerçevenin içinde, genellikle bir yardımcı veya başlangıç sargısı olan bir ana sargı bulunur ve rotor hıza ulaştığında yardımcı sargıyı devre dışı bırakan bir kapasitör veya santrifüj anahtarı bulunur. Başlatma şeması iki noktaya uygulanan bir sinüzoidal voltajı varsayar.
Üç fazlı bir besleme, gerilimleri birbirinden 120 derece elektriksel olarak ayrılan üç iletkenden oluşur. İki terminalli bir cihaz, fazdan faza veya fazdan nötre olmak üzere bu noktalardan yalnızca ikisini köprüleyebilir. Bu nedenle gerçek sorular başlık sorusundan daha dar kapsamlıdır:
- Gerilim uyumu: Mevcut tek fazlı voltaj motor plakasındaki değere eşit mi?
- Nötr yol: Dört telli bir sistemde motorda nötr var mı ve motor akımına göre boyutlandırılmış mı?
- Başlangıç akımı: şube, her başlangıçta saniyenin çok küçük bir kısmı için çekilen üç ila beş kez çalışma akımına dayanabilir mi?
Her Üç Fazlı Tedarik Aslında Ne Sağlıyor?
"Üç fazlı" tek bir voltaj değildir ve çoğu hatanın başladığı yer burasıdır. Aşağıdaki tablo, Kuzey Amerika, Avrupa ve ihracat pazarlarında karşılaştığınız sistemleri ve tek fazlı bir motorun bunların her birinde ne gördüğünü listelemektedir.
| Tedarik sistemi | Aşamadan aşamaya | Faz-nötr | 230V tek fazlı bir motor çalışabilir mi? |
|---|---|---|---|
| 120/208 V çatal, 4 telli | 208 V | 120V | Hayır, 120 V, isim plakasındaki değerin çok altındadır |
| 277/480V Y, 4 telli | 480 V | 277V | Hayır, 277 V, 230 V sargıyı aşırı ısıtır |
| 400/230 V Y, 4 telli (IEC) | 400V | 230 V | Evet, fazdan nötre, tam olarak tasarlandığı gibi |
| 240V delta, 3 telli | 240V | Yok | Evet, motor 240 V olarak derecelendirilmişse hatlar arası |
| Yüksek bacaklı 240 V delta, 4 telli | 240V | 120V on two legs, 208 V on the high leg | 230 V için hayır; aydınlatma ayaklarına yalnızca 120 V motorlar uygundur |
230 V'luk bir motor kabaca artı veya eksi yüzde 10'u tolere eder, yani yaklaşık 207 V ila 253 V. Bu bandın dışında, bir sonraki adım geri sarma veya değiştirmedir.
Hasarın Genellikle Nerede Meydana Geldiği
Bu konuyla ilgili hemen hemen her servis çağrısında üç arıza modeli söz konusudur.
Yanlış voltajda hattan hatta bağlantı
400 V'luk bir sistemin iki hattına inen 230 V'luk bir motor, 400 V'u görür. Yalıtım gerilimi anında yükselir, genellikle ilk olarak çalıştırma kapasitörü arızalanır ve bunu genellikle birkaç dakika içinde sargı takip eder.
Nötr değil veya küçük boyutlu
Üç telli delta sistemlerde nötr yoktur, bu nedenle makinede tek fazlı yol yoktur. Dört telli sistemlerde nötr bazen hiçbir zaman motor akımını taşıması amaçlanmayan ince bir kontrol iletkenidir. Pilot ışığa göre değil dal devresine göre boyutlandırılması gerekir.
Üç fazlı bir VFD'den tek fazlı bir motorun çalıştırılması
Üç fazlı çıkışa sahip standart bir sürücü, kapasitörle çalıştırma motorunu çalıştıramaz. Darbeli çıkış, kapasitöre ve merkezkaç anahtara karşı çalışır ve yardımcı sargı, sentetik bir döner alanı kabul edecek şekilde konumlandırılmamıştır. Özel tek fazlı çıkışa sahip sürücüler mevcuttur, ancak başlatma devresinin sahada doğaçlama değil, motor tedarikçisi ile birlikte yeniden işlenmesi gerekir.
Ters Soru: Üç Fazlı Bir Motorun Tek Fazlı Güçle Çalıştırılması
Bu konuyu araştıran çoğu kişi aslında tam tersi sorunla karşı karşıyadır: sahada yalnızca tek fazlı gücün mevcut olduğu üç fazlı bir motor. Kısa cevap özü itibariyle aynıdır, asla doğrudan bağlamayın.
Üç fazlı bir motoru tek fazlı bir hatta bağladığınızda dönen bir manyetik alan oluşmaz. Rotor hareketsiz durur, motor uğultu yapar, akım kilitli rotor seviyesine doğru yükselir ve aşırı yük tetiklenir veya sargı yanar. Aşağıdaki uygulanabilir her yöntem, eksik olan üçüncü aşamayı yapay olarak oluşturur.
| Yöntem | Nasıl çalışır? | Kullanılabilir güç | En uygunu |
|---|---|---|---|
| Doğrudan bağlantı | Yalnızca iki kablo, dönen alan yok | Yok | Asla, bu motora zarar vermez |
| Statik faz dönüştürücü | Kapasitörler bir başlatma ve çalıştırma aşaması oluşturur | İsim plakasının yaklaşık yüzde 50 ila 60'ı | Zor çalıştırma gerektirmeyen hafif, ara sıra yükler |
| Döner faz dönüştürücü | Bir rölanti motoru üçüncü fazı üretir | Yüzde 100'e yakın | Gerçek başlatma torkuna ihtiyaç duyan birden fazla makinenin bulunduğu atölyeler |
| Tek faz girişli VFD | Doğrultucu ve invertör üç fazı sentezler | Çok büyük olmadığı sürece yaklaşık yüzde 50 | Hız kontrolüne de ihtiyaç duyan bir motor |
| Tek fazlı motorla değiştirin | Motoru mevcut beslemeyle eşleştirir | Yeni derecelendirmenin yüzde 100'ü | 230 V'de yaklaşık 3 HP'ye kadar yükler |
Dönüşümün bu zahmete değip değmeyeceğine iki rakam karar verir. Standart tam yük akım tabloları, 230 V tek fazlı bir motoru 1 HP için yaklaşık 8 A, 3 HP için 17 A ve 5 HP için 28 A'ya yerleştirir ve başlangıç dalgalanması üç ila beş kat daha yüksektir. Ve bir VFD tek fazdan beslendiğinde, giriş akımı daha az cihazda yoğunlaşır, dolayısıyla redresörü ve DC barasını kendi değerleri dahilinde tutmak için sürücünün kabaca motor akımının iki katı kadar boyutlandırılması gerekir.
Tek Fazlı veya Üç Fazlı: Aslında Ne Değişiyor?
Her iki malzeme de mevcut olduğunda, karar beş ölçülebilir farka iner.
- Başlangıç torku: üç fazlı bir motor, başlangıçta tam yük torkunun yaklaşık yüzde 200 ila 300'ünü üretir; kapasitörle çalıştırılan tek fazlı bir motor yaklaşık yüzde 150 ila 200'ü yönetir ve kalıcı bölünmüş kapasitör tasarımı çok daha azını yönetir.
- Beygir gücü başına akım: üç fazlı makineler, aynı değere sahip tek fazlı bir motorun kabaca yarısı kadar akım çeker; dolayısıyla kablolar, kontaktörler ve aşırı yükler daha küçük ve daha ucuzdur.
- Verimlilik ve güç faktörü: her ikisi de üç fazda daha yüksek çalışır, bu nedenle premium verimlilik programları bunların etrafında yazılmıştır.
- Çerçeve boyutu: aynı beygir gücü için, tek fazlı bir motor tipik olarak bir veya iki çerçeve boyutunda daha büyük ve fark edilir derecede daha ağırdır.
- Pratik tavan: Yaklaşık 3 HP'nin üzerinde, başlangıç akımı ve iletken boyutu nedeniyle tek fazlı seçeneğin anlamı kalmaz. Yapım ve performansın daha kapsamlı bir karşılaştırması bu bölümde ele alınmıştır. tek fazlı ve üç fazlı motor farklarının dökümü .
Herhangi Bir Şeyi Kablolamadan Önce Bir Kontrol Listesi
- İsim plakasını fotoğraflayın: voltaj, faz, frekans, beygir gücü, tam yükte amper ve servis faktörü.
- İdeal olarak yük altında, hem fazdan faza hem de fazdan nötre doğru bir true-RMS ölçüm cihazıyla bağlantı noktasındaki beslemeyi ölçün.
- Nötrün mevcut olduğunu ve dal devresi değeriyle eşleştiğini doğrulayın.
- Kontaktör ve aşırı yük rölesinin motor akımına ve görev döngüsüne uygun olup olmadığını kontrol edin.
- Eski motoru yeniden kullanmadan önce kapasitörleri inceleyin ve santrifüj anahtarının serbestçe hareket ettiğini doğrulayın.
- Tahrik edilen ekipmanı bağlamadan önce dönüşü onaylayın ve muhafazayı toz, yıkama veya dış mekan koşullarına göre eşleştirin.
Motoru Sahip Olduğunuz Tedarikle Eşleştirme
Besleme 230 V tek fazlıysa ve yük yaklaşık 3 HP'nin altında kalıyorsa, tamamen kapalı bir kapasitör başlatma ve çalıştırma motoru genellikle en basit çözümdür ve dönüştürme ekipmanını tamamen ortadan kaldırır.
Tek Fazlı Tamamen Kapalı Kondansatör Motoru Çalıştırma Çalıştırma Yaklaşık 3 HP'nin altındaki 230 V tek fazlı yükler için görülmeye değer olup, dönüştürme ekipmanını ortadan kaldıran tamamen kapalı bir kapasitör başlatma ve çalıştırma seçeneği sunar. Ürünü Görüntüle → Binada üç fazlı gücün mevcut olduğu durumlarda, 48 veya 56 çerçeveli üstün verimli üç fazlı bir makine aynı işi daha düşük akımla, daha iyi başlatma torkuyla ve daha uzun hizmet ömrüyle yapar.
Üç Fazlı Kesirli Beygir Gücü Premium Verimli Motor Üç fazlı gücün mevcut olduğu yerlerde görülmeye değer olan bu 48-56 çerçeveli üstün verimli motor, daha düşük akım ve daha uzun hizmet ömrüyle hafif hizmet tipi endüstriyel yüklere uygundur. Ürünü Görüntüle → Tahrik edilen ekipmanın değişken hıza ihtiyacı varsa ancak yalnızca tek fazlı güç mevcutsa, bir EC motoru tüm dönüşüm sorununu ortadan kaldırır çünkü elektronikler komütasyonla ilgilenir ve motorun kendisinde sürücüyle mücadele edecek bir başlatma kapasitörü veya santrifüj anahtarı yoktur.

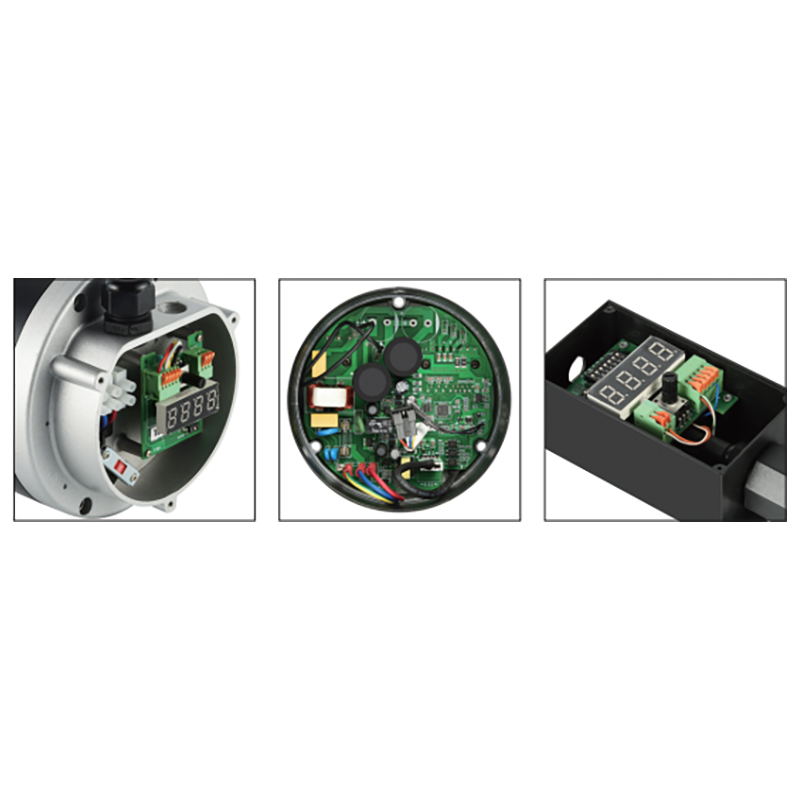

Tek Fazlı Değişken Hızlı Ekipman için NEMA Çerçeveli EC Motor Tek fazlı güçle çalışan değişken hızlı ekipmanlar için görülmeye değer olan bu NEMA 48 çerçeveli EC motor, komütasyonu elektronik olarak gerçekleştirirken başlatma kapasitörlerinden ve santrifüj anahtarlarından kaçınır. Ürünü Görüntüle → Çerçeve boyutları, muhafaza tipleri ve verimlilik düzeylerinin bir set halinde sıralanması gerekir; bu, bir tedarikçinin hem tek fazlı hem de üç fazlı aileleri kapsaması durumunda daha kolay olur. YOL ÖNÜNDE NEMA ve IEC tasarımlarını 48'den 250'ye kadar çerçeveli, damlamaya dayanıklı, tamamen kapalı ve TENV yapısında inşa eder, böylece aynı yük, sahanın gerçekte sahip olduğu beslemeyle eşleştirilebilir.
Sıkça Sorulan Sorular
Tek fazlı bir motor, üç fazlı bir beslemenin iki hattında çalışabilir mi?
Evet, hattan hatta voltajın isim plakasındaki değere eşit olması koşuluyla. 240 V delta sistemindeki 240 V motor normal bir kurulumdur. Hala tek fazlı güçtür ve üçüncü hat kullanılmaz.
230 V tek fazlı bir motoru 400 V'luk bir kaynağa bağlarsam ne olur?
Sargıda kabaca yüzde 74 oranında aşırı gerilim görülüyor. Mıknatıslama akımı hızla yükselir, kapasitör aşırı gerilime maruz kalır ve sargı birkaç dakika içinde aşırı ısınır. Sonuç genellikle yanmış bir sargı ve şişmiş bir kapasitördür.
Bir VFD, tek fazlı bir motoru üç fazlı bir kaynaktan çalıştırabilir mi?
Standart bir üç fazlı çıkış sürücüsü bunu yapamaz. Tek fazlı çıkış sürücüleri mevcuttur, ancak başlatma kapasitörü ve santrifüj anahtarının yeniden işlenmesi ve motorun invertör dalga biçimini tolere etmesi gerekir. Çoğu yenileme için motoru değiştirmek, uyarlamaktan daha ucuzdur.
Üç fazlı motor daha iyi bir seçim olmadan önce tek fazlı bir motor ne kadar büyük olabilir?
Kondansatörle çalıştırılan tek fazlı motorlar, 230 V'ta yaklaşık 3 HP'ye ve bazen de 5 HP'ye kadar kolaylıkla temin edilebilir. Sırasıyla 17 A ve 28 A olan bu boyutlardaki tam yük akımı artı üç ila beş kat daha yüksek bir başlatma dalgalanması, genellikle 2 ila 3 HP'nin üzerinde üç fazlı pratik seçimi yapar.
Bunu basitleştiren kural: Bir motoru asla tasarlanmamış bir beslemeye zorlamak yerine, motoru sahip olduğunuz beslemeyle eşleştirin. İsim plakasını okuyun, fazdan nötre ve fazdan faza voltajı ölçün, nötrü doğrulayın ve branşman korumasına göre başlatma akımını kontrol edin. Bu dört kontrolden herhangi biri başarısız olduğunda cevap farklı bir bağlantı değil, farklı bir motordur.
