Soğuk bir sabah 20 A kesiciyi çalıştıran 2 HP'lik bir hava kompresörü arızalı bir motor değildir. Elektrik motoru fiziği tam olarak yapması gerekeni yapıyor: tek fazlı kapasitör başlatma sargısı, ağır kilitli rotor akımı çekiyor ve karterdeki soğuk yağ, pompayı hızlandırmak için gereken torku artırıyor. Başlatma yöntemini veya motor tasarımını değiştirdiğinizde rahatsız edici tetikleme ortadan kalkar.
Bu örnek, bu makalenin var olmasının nedenidir. Arkasındaki kısa cevap şudur: tork, akım taşıyan iletkenlere etki eden Lorentz kuvvetinden gelir, hız, besleme voltajı ile rotorun ürettiği arka EMF arasındaki dengeden gelir ve verimlilik için ödediğiniz her şey, bakır ve demir kayıplarına karşı mücadeledir.
Makalenin geri kalanı bu üç ifadeyi her gün karşılaştırdığınız spesifikasyonlara (kasa boyutu, servis faktörü, kilitli rotor torku, yalıtım sınıfı ve verimlilik bandı) dönüştürüyor ve seçim sırasında fiziğin rutin olarak yanlış okunduğu yerleri işaretliyor.
Elektrik Motor Fiziği Aslında Neyi Yönetiyor?
Motor veri sayfasındaki her sayı, küçük bir dizi fiziksel ilişkinin görünür çıktısıdır. Bir saha semptomunu altta yatan prensiple eşleştirebildiğinizde seçim tahmin olmaktan çıkar.
| Prensip | Makinenin içi ne anlama geliyor? | Kağıt üzerinde göründüğü yer |
|---|---|---|
| Lorentz kuvveti (F = B·I·L) | Manyetik alan içindeki bir iletkenden geçen akım bir kuvvete maruz kalır; Rotor yarıçapına uygulandığında bu kuvvet torka dönüşür. | Nominal tork, kilitli rotor torku, arıza torku. |
| Faraday yasası ve arka EMF | Bir alan boyunca hareket eden iletkenler, beslemeye karşıt bir voltaj üretir, bu nedenle net akımın akabilmesi için rotorun biraz yavaşlaması gerekir. | Yüksüz hız ve tam yük hızı, kayma yüzdesi. |
| Lenz yasası | İndüklenen akımlar her zaman onları yaratan değişime karşı çıkar, bu nedenle rotor dönen alanı aşmak yerine onu kovalar. | Dönme yönü, sert tavanın senkron hızında. |
| Dönen manyetik alan | 120 derecelik yer değiştiren üç akım, statorun etrafında senkronize hızda dolaşan sabit büyüklükte bir alan üretir. | Pürüzsüz tork, düşük titreşim, kendiliğinden başlama. |
| Faz bölme | Tek fazlı bir besleme, dönüşü olmayan titreşimli bir alan sağlar; yardımcı sargı artı kapasitör, alanın dönebilmesi için ikinci bir faz oluşturur. | Başlangıç torku, ani akım, kapasitör değeri, başlatma ve çalıştırma sargıları. |
| Manyetik doygunluk | Demir ancak belli bir miktar akı taşıyabilir; B-H eğrisinin dizini geçtikten sonra ekstra akım neredeyse hiç ekstra tork satın almaz. | Gerilim toleransı ve düşük voltajın neden basitçe azalmak yerine aşırı ısındığı. |
Bir Motorun Çalıştırılıp Çalıştırılmayacağına ve Nasıl Çalışacağına Karar Veren Üç Kanun
Tork bir pazarlama numarası değil, yarıçaptaki bir kuvvettir
Motor torku, Lorentz kuvvetinin rotor yarıçapı ve iletken sayısıyla çarpımıdır; bu nedenle tork akımla birlikte artar - ancak yalnızca demir doyana veya sargı aşırı ısınıncaya kadar. Bu tek cümle okuyacağınız her hız-tork eğrisinin şeklini açıklıyor.
NEMA Tasarım B motor için, kilitli rotor torku tipik olarak nominal torkun yüzde 150 ila 200'ü civarında ve arıza torku ise yüzde 200 ila 300 civarındadır. Bir fan veya santrifüj pompanın sıfır hızda neredeyse hiçbir şeye ihtiyacı yoktur, bu nedenle kolayca çalışmaya başlar. Yüklü bir konveyörün, pistonlu bir pompanın veya soğuk yağla mücadele eden bir hava kompresörünün, basitçe kırılması için yüzde 200 veya daha fazlasına ihtiyacı olabilir. Bir uygulama durduğunda yararlı soru "motor yeterince büyük mü?" değildir. ama "tork eğrisindeki hangi nokta başarısız oluyor?"
Damlamaya Dayanıklı Tek Fazlı Kondansatör Çalıştırma Motoru Tek fazlı kapasitör başlatmalı ODP motor, NEMA 56/140T çerçevelerde 1/3–2 HP, tek fazlı beslemede ayrılma torkuna ihtiyaç duyan ekipmanlara uygundur. Ürünü Görüntüle → Tek fazlı bir beslemede daha fazla ayrılma torkuna ulaşmanın pratik yolu, kapasitör başlatma tasarımıdır: yardımcı sargıdaki büyük bir elektrolitik kapasitör, ekstra başlatma torku sağlar, ardından rotor döndüğünde düşer.
Geri EMF çalışma noktasını ayarlar
Bir motor, dahili olarak ürettiği voltaj besleme voltajını neredeyse iptal edene kadar hızlanır. Üretilen bu voltaj geri EMF'dir ve geri kalan küçük kısım aslında tork oluşturmak için akımı sargıdan geçiren şeydir. Bu nedenle hız, yüke göre değil, frekansa ve kutup sayısına göre belirlenir:
| Direkler | Senkron hız (60 Hz) | Tipik tam yük hızı | Gösterge kayması |
|---|---|---|---|
| 2 | 3600 dev/dak | 3450-3520 dev/dak | %2,2-4,2 |
| 4 | 1800 dev/dak | 1725-1760 dev/dak | %2,2-4,2 |
| 6 | 1200 dev/dak | 1140-1170 dev/dak | %2,5-5,0 |
| 8 | 900 rpm | 850-880 rpm | %2,2-5,6 |
Kayma bir kusur değildir; akımın akmasını sağlayan mekanizmadır. Ama aynı zamanda bir yük göstergesidir. Yüzde 1 kaymayla çalışan bir motor neredeyse yüksüzdür ve zayıf bir güç faktöründe çalışmaktadır. Etiket kaymasının çok ötesinde çalışan bir motor aşırı yüklenmiştir ve farkı rotor ısısına dönüştürmektedir.
Gerilim de aynı mantıkla davranır. Geri EMF hıza ve alan gücüne göre ölçeklendiğinden, nominal voltajın yüzde 90'ındaki bir motorun, aynı şaft torkunu tutabilmek için fark edilir derecede daha fazla akım çekmesi gerekir. Bu ekstra akım bakır kaybına neden olur ve sargı tam da beslemenin en zayıf olduğu anda daha fazla ısınır.
Üç faz döner; bir fazın dönmesi için kandırılması gerekir
Tek fazlı bir sargı, dönmek yerine tek bir eksen boyunca darbe yapan bir alan üretir, böylece durma anında sıfır net tork üretir ve rotor asla kendi başına çalışmaz. Yardımcı bir sargı ve bir kondansatörün eklenmesi, sargının akımını kabaca 90 elektriksel derece kaydırarak, uzay ve zamanda yer değiştiren ikinci bir alan yaratır; bu da dönmeyi başlatmak için yeterlidir. Bundan sonra, ana sargı yükü taşır ve yardımcı sargı ya bir çalışma sargısı olarak kalır ya da bir santrifüj anahtar veya röle yoluyla düşer.
Üç fazlı motorların bu hilelerin hiçbirine ihtiyacı yoktur. 120 derece aralıklı üç sargı, senkron hızda dönen sabit büyüklükte bir alan oluşturur, bu nedenle başlatma doğaldır, tork düzgündür ve alanda arızalanacak bir kapasitör yoktur. Bu rotasyonun ayrıntılı resmini istiyorsanız, bkz. üç fazlı motor nasıl çalışır .
Üç Fazlı Kesirli Beygir Gücü Premium Verimli Motor 48-56 çerçeveli, ODP IP23 muhafazalı ve başlatma kapasitörü olmayan, üç fazlı kesirli beygir gücünde birinci sınıf verimli motor; Hafif hizmet tipi endüstriyel sürücüler için görünüm. Ürünü Görüntüle → Kesirli beygir gücündeki üç fazlı motorlar bunun en açık örneğidir: aynı şaft çıkışı, daha küçük gövde, daha yüksek başlatma torku ve malzeme listesinin hiçbir yerinde başlatma kapasitörü yoktur.
Tek Fazlı veya Üç Fazlı: Fiziğin Size Maliyeti Nedir?
Kurulumda üç fazlı güç mevcutsa, üç fazlı motor hemen hemen her zaman daha iyi bir mühendislik seçimidir; daha küçük gövde, daha yüksek başlatma torku, beygir gücü başına daha düşük akım ve gözle görülür derecede daha az titreşim.
| karakteristik | Tek fazlı | Üç fazlı |
|---|---|---|
| Başlangıç torku | Tamamen sargı tasarımına ve kapasitör boyutuna bağlıdır; güçlü olabilir ama asla tekdüze değildir | Doğal ve tutarlı, tipik olarak nominal torkun %150-200'ü |
| Başlangıç akımı | Kondansatör anahtarlaması nedeniyle ağırlaşan yüksek ani akım | Yüksek ancak öngörülebilir, genellikle nominal akımın 6-8 katı |
| Eşit HP için çerçeve boyutu | Daha büyük, çünkü titreşen alan aktif malzemeyi boşa harcıyor | Aynı derecelendirmede daha küçük ve daha hafif |
| Titreşim ve gürültü | Tasarımın içine çift hatlı frekans darbesi yerleştirilmiştir | Sabit büyüklükte dönen alan, çok daha düzgün |
| Verimlilik tavanı | Daha düşük ve üstün verimliliğin belgelendirilmesi daha zordur | Daha yüksek; IE2 ve IE3 bantlarına rutin olarak ulaşılabilir |
| Saha bakımı | Kondansatörler, anahtarlar ve röleler aşınabilen parçalardır | Daha az sarf malzemesi parçası, daha uzun servis aralıkları |
Fiziğin Isıya Dönüştüğü Yer: Kayıplar ve Verimlilik
Tüm elektrik girişi şaft gücüne dönüşmez ve eksiklik tek bir kayıp değil, yük ve hız değiştikçe farklı davranan dört ailedir.
Dört kayıp ailesi
- Stator bakır kaybı (I²R) — akımın karesiyle orantılı olduğundan yük ve herhangi bir voltaj açığıyla birlikte dik bir şekilde tırmanır.
- Rotor bakır kaybı — kaymayla orantılıdır, bu nedenle aşırı yüklenmiş bir motor, mevcut okumanın önerdiğinden daha hızlı ısınır.
- Demir kaybı — çekirdekteki histerezis ve girdap akımları, motora enerji verildiğinde yüksüz durumda bile kabaca sabittir.
- Mekanik kayıp — Sürtünmeyi ve rüzgarı taşıyan, küçük fakat her zaman mevcut olan ve yağlamaya ve havalandırmaya duyarlı.
- Kaçak yük kaybı — Hesaplanması zor ve hafife alınması kolay olan kaçak akı ve harmonik etkiler.
Verimlilik, şaft gücünün giriş gücüne bölünmesiyle elde edilir, dolayısıyla bu kayıpların her biri doğrudan bir vergidir. Aynı zamanda gerçek bir tasarım değiş tokuşunu da açıklıyor: üstün verimliliğe sahip bir motor, daha iyi boyaya sahip standart bir motor değildir. Tipik olarak bu kayıplara tam olarak karşı koymak için daha aktif malzeme (daha uzun bir çekirdek, daha fazla bakır, daha düşük kayıplı elektrikli çelik ve daha sıkı bir hava boşluğu) kullanır.

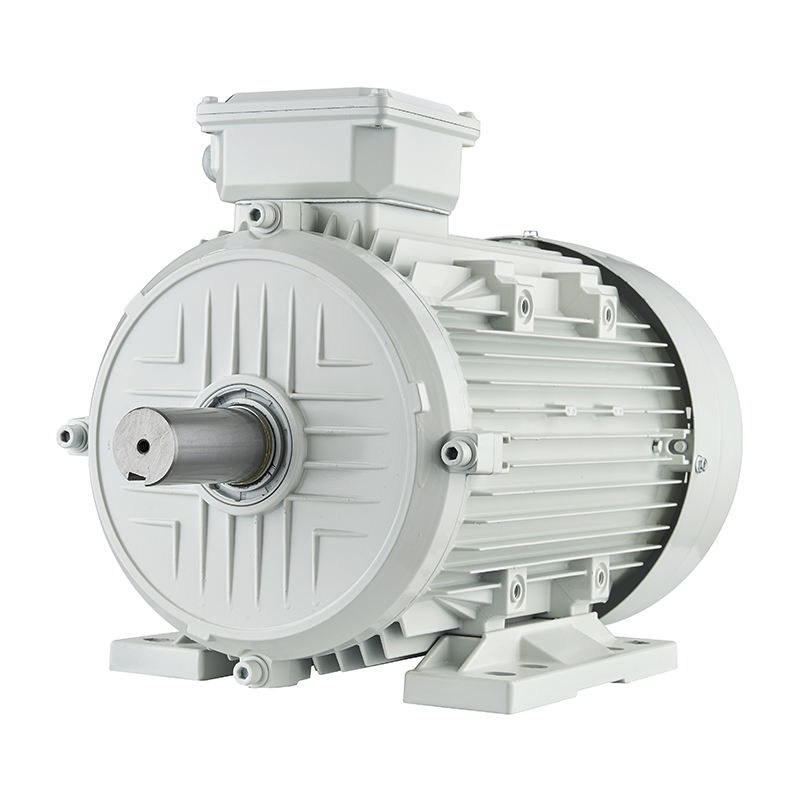

IEC IE3 Premium Verimli Motor Serisi 0,75–37 kW arası IEC IE3 üstün verimli motor serisi, 2/4/6 kutuplu, TEFC IP55; makine ömrü boyunca kayıpların azaltılmasına yönelik görünüm. Ürünü Görüntüle → IEC IE3 üstün verimlilik tasarımlarının ardındaki mantık budur: Ekstra malzemenin bedeli, pazarlama iddiasıyla değil, makinenin ömrü boyunca kayıpların azaltılmasıyla ödenir.
Sıcaklık bunun pahalı hale geldiği yerdir. Yalıtım sistemleri maksimum sıcak nokta sıcaklığına göre derecelendirilmiştir ve yaygın olarak kullanılan temel kural, nominal sınırın üzerindeki her 10 °C'lik sürekli çalışma için yalıtım ömrünün kabaca yarıya inmesidir. Bu nedenle, aynı beygir gücüne sahip iki motordan biri sürekli olarak 1,05 servis faktöründe ve diğeri yarım yükte rölantide çalışıyorsa çok farklı servis ömürlerine sahip olabilir.
Kötü Motor Seçimlerine Neden Olan Beş Fizik Yanılgısı
- "Daha büyük bir motor her zaman daha güvenlidir." Büyük boyutlu bir motor çok düşük kayma ve düşük güç faktöründe çalışır, mıknatıslama akımı çeker ve asla işe dönüştürmez. Sonuç, daha sıcak, daha gürültülü ve daha az verimli bir kurulumdur.
- "Daha fazla beygir gücü otomatik olarak daha fazla başlangıç torku anlamına gelir." Başlangıç torku, yalnızca beygir gücü sayısına göre değil, rotor tasarımı ve sargı düzenine göre ayarlanır.
- "Motor ihtiyacı olanı çektiği için besleme voltajının pek önemi yok." Daha düşük voltaj, aynı tork için daha fazla akım anlamına gelir ve bu açık, doğrudan bakır kaybına ve ısıya dönüşür.
- "Kayma, motorun arızalandığı anlamına gelir." Kayma, akımın akmasını sağlayan normal mekanizmadır. Yalnızca isim plakası değerinin ötesine geçerek aşırı yük sinyali verir.
- "Verimlilik yalnızca elektrik faturasını etkiler." Kayıplar ısı olarak ortaya çıkar ve ısı yalıtım ömrünü, rulman gres ömrünü ve sonuçta tüm makinenin ömrünü kısaltır.
SSS: Günlük Seçimde Elektrik Motor Fiziği
Bir motor neden başlangıçta nominal akımının altı ila sekiz katını çekiyor?
Durma anında rotor hareket etmez, dolayısıyla geri EMF sıfırdır ve akımı sınırlayan tek şey küçük olan sargı empedansıdır. Rotor hızlandıkça, geri EMF yükselir ve akım çalışma değerine doğru düşer. Bu nedenle bir motorun termal aşırı yükü tetiklemesi manyetik bir kesiciye göre çok daha uzun sürer ve yumuşak yolvericiler ve kapasitör başlatma tasarımlarının mevcut olmasının nedeni budur.
Kilowatt cinsinden faturalandırılırsam güç faktörü önemli midir?
Güç faktörü size akımın ne kadarının faydalı iş yaptığını söyler. Düşük güç faktörü, aynı şaft çıkışının daha fazla akım gerektirdiği anlamına gelir; bu da daha fazla I²R kaybı ve daha büyük iletken ve anahtarlama donanımı gereksinimi anlamına gelir. Kamu hizmetleri genellikle bunu doğrudan cezalandırır ve motor ne olursa olsun daha fazla ısınır.
60 Hz'lik bir motor 50 Hz'de çalışabilir mi?
Hertz başına volt, yönetim oranıdır. Gerilimi düşürmeden frekansı azaltmak, çekirdeği orantılı olarak doyuma doğru iter ve motor aşırı mıknatıslanma akımı çeker ve aşırı ısınır. Hem voltaj hem de frekans birlikte düşerse, motor daha yavaş ve daha soğuk çalışır ancak daha az beygir gücü üretir.
1,15 hizmet faktörü fiziksel olarak ne anlama geliyor?
Bu, nominal voltaj, yükseklik ve ortam sıcaklığı varsayıldığında, izolasyon ve manyetik devrenin termal limitlerini aşmadan nominal çıkışın kabaca yüzde 15'ini tolere edebileceği anlamına gelir. Bu, motoru yüzde 115 oranında çalıştırmak için kalıcı bir lisans değil, ara sıra meydana gelen zirveler veya olağandışı koşullar için bir marjdır.
4 kutuplu bir motor her zaman 2 kutuplu bir motordan daha mı iyidir?
Hayır. İki kutuplu motorlar beygir gücü başına daha hafif ve daha ucuzdur ancak daha hızlı çalışır, yatakları daha çabuk aşındırır ve daha gürültülüdür. Dört kutuplu motorlar daha iyi bir hız, tork ve mekanik ömür dengesi sunar, bu nedenle genel amaçlı endüstriyel uygulamalarda hakimdirler.
Temel Çıkarımlar
- Tork Lorentz kuvvetinden gelir; Hız, besleme voltajı ile geri EMF arasındaki dengeden gelir.
- Kayma bir arıza değil, işlevseldir. Bunu isim plakası değerine karşı bir yük göstergesi olarak kullanın.
- Tek fazlı motorların başlatılması için faz ayrılması gerekir; üç fazlı motorlar kendiliğinden çalışır ve daha sorunsuz çalışır.
- Verimlilik, bakır, demir, mekanik ve başıboş kayıpların toplamıdır; bunların azaltılması, aktif malzemenin ön maliyetine neden olur ve kendini ısı ve ömür olarak amorti eder.
- Küçük boyutlu iletkenler, düşük voltaj ve aşırı yüklü servis faktörlerinin tümü aynı hedefe ulaşır: aşırı sargı sıcaklığı.
Bir motoru iyi boyutlandırmak, beygir gücü etiketi yerine fiziği okumak anlamına gelir. Somut tasarımları bu ilkelerle karşılaştırmak istiyorsanız, WAYLEAD motor serisi NEMA 48'den 250'ye kadar çerçevelerdeki 1/10'dan 20 HP'ye kadar tek fazlı ve üç fazlı makineleri kapsar, böylece burada açıklanan tork, kayma ve verimlilik farklılıkları yalnızca teori yerine gerçek veri sayfalarıyla kontrol edilebilir.
